- Номинальная мощность: 100 Вт
- Номинальный вращающий момент: 0,32 Н×м
- Номинальная скорость вращения: 3000 об. мин.
- Момент инерции: 0,0777
|

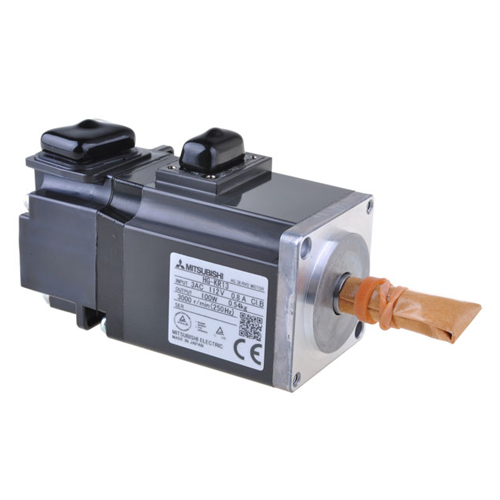

Модель серводвигателя |
HG-KR13 | |||||
| Модель сервоусилителя | MR-J4-10A/B, MR-J4-10A/B-RJ, MR-J4-10B-RJ010, MR-J4-10B-RJ020, MR-J4W2-22B, MR-J4W2-44B, MR-J4W3-222B, MR-J4W3-444B | |||||
| Полная входная мощность | Зависит от импеданса источника напряжения. | |||||
| Длительный режим*1 | Номинальная выходная мощность [Вт] | 100 | ||||
| Номинальный крутящий момент [Н×м] | 0,32 | |||||
| Максимальный крутящий момент [Н×м] | 1,1 | |||||
| Номинальная частота вращения [об/мин] | 3000 | |||||
| Максимальная частота вращения [об/мин] | 6000 | |||||
| Максимально допустимая кратко-ступенчатая частота вращения [об/мин] | 6900 | |||||
| Динамическая мощность [кВт/с] | Стандартный двигатель | 13 | ||||
| Номинальный ток [А] | 0,8 | |||||
| Максимальный ток [А] | 2,5 | |||||
| Момент инерции Дж [×10-4кг×м²] | Стандартный двигатель | 0,0777 | ||||
| Частота вращения/Импульсы обратной связи позиционирования | 22-битный энкодер, датчик положения/разрешение: 4194304 импульсов/оборот (приращения) | |||||
| Рекомендуемое соотношение моментов инерции нагрузки и вала серводвигателя | Менее 17-кратного момента инерции масс серводвигателя*2 | |||||
| Класс нагревостойкости изоляции | 130 (B) | |||||
| Охлаждение/Класс защиты | Полностью закрыта, не вентилируемая (Класс защиты: IP65)*3*7 | |||||
| Окружающая среда | Окружающая температура | Рабочая: от 0 до 400С (без образования конденсата); Хранения: от -15 до 700С (без образования конденсата) | ||||
| Окружающая влажность | Рабочая: 80% максимальной относительной влажности (без конденсации); Хранения: 90% максимальной относительной влажности (без конденсации) | |||||
| Атмосфера | Только для помещений (без прямых солнечных лучей); без агрессивных газов, без масляного тумана, без пыли | |||||
| Высота над уровнем моря/ вибрация*4 | 1000 м или ниже над уровнем моря; Х: 49 м/сек2, Y: 49 м/сек2 | |||||
| Оценка вибрации*5 | V10 | |||||
| Допустимая нагрузка на вал*6 | L (мм) | 25 (расстояние между торцом редуктора и центром нагрузки) | ||||
| Радиальная нагрузка (N) | 88 | |||||
| Осевая нагрузка (N) | 59 | |||||
| Вес [кг] | Стандартный мотор | 0,54 | ||||
*1 При падении напряжения питания, выходное напряжение и номинальная скорость не может быть гарантирована.
*2 Если соотношение "инерция нагрузки/инерция двигателя" превышает табличное значение, обратитесь в региональное представительство Mitsubishi.
*3 Это не относится к детали, входящей в вал, и к соединителю для кабельных контактов.
*4 Числовое значение указывает максимальное значение для компонентов X и Y. Коррозионное истирание подшипников происходит, когда двигатель остановлен, поэтому, пожалуйста, поддерживайте вибрацию на уровне, примерно равном половине допустимого значения.
*5 V10 показывает, что амплитуда серводвигателя составляет 10 мк или менее.
*6 Не допускайте увеличения нагрузки на вал.
*7 Класс защиты для редуктора серводвигателя должен быть не менее: IP44
