В настоящее время GT16 сняты с производства.
Для перехода на новое поколение панелей оператора (подбора замены) обратитесь к специалистам нашей компании.

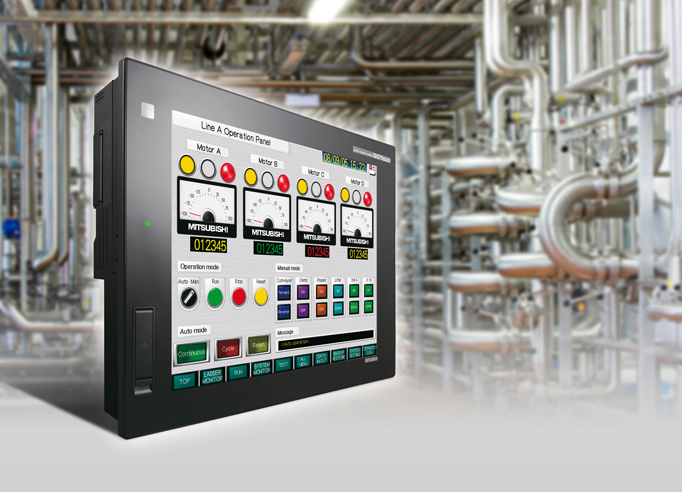

Новые модели графических панелей оператора GT16, построенные по принципу “все в одном”, обладают целым рядом функций, позволяющих удовлетворить требования самых взыскательных заказчиков. Тем самым Mitsubishi Electric успешно дополняет панели оператора серии GOT1000 функциями визуализации и управления принципиально нового измерения. Панель оператора серии GT16 удачно объединила в себе видео и аудиофункции со встроенными коммуникационными интерфейсами, превратившись в инновационную мультимедийную платформу визуализации.
Эстетически безупречное отображение информации на экране дисплея, в сочетании со стильной, совершенно плоской лицевой панелью устройства, это — далеко не все, что сразу же бросается в глаза в новых моделях GT16. Мультимедийная панель оператора благодаря своей опциональной функции записи и сохранения видео успешно дополняет использовавшиеся прежде функции просмотра изображений и документов легко понятными видеопоследовательностями, включая воспроизведение звука. Набор мультимедийных функциональных возможностей в графических панелях оператора серии GT16 способствует более рациональному проведению технического обслуживания, улучшению понимания сущности рабочих процессов у пользователя и повышению общей производительности.
Важным преимуществом описываемых панелей оператора являются их сервисные функции, рассчитанные на номенклатуру контроллерной техники Mitsubishi Electric, что означает оказание пользователю поддержки на всех этапах процесса автоматизации. Особенно выражено это проявляется в превосходном взаимодействии графических панелей оператора GT16 с платформой автоматизации iQ Platform. Интегрированная концепция управления промышленным производством включает в себя такие устройства управления, как программируемые логические контроллеры, управления движением, ЧПУ и роботизированное управление на одной и той же платформе автоматизации. В многопроцессорном режиме центральный процессор ПЛК и до трех других гибко комбинируемых центральных процессоров (ЦПУ) совместно выполняют задачи управления производственным процессом и обмена данными.
| Модель | Диагональ | Разрешение | Количество цветов (цвет подсветки) | Питание | Габаритные размеры (ШхВхГ), мм | Общие характеристики |
|---|---|---|---|---|---|---|
| GT1665-VTBD | 8,4" | 640х480 |
TFT ЖКД 65536 цветов |
24 В пост. | 167х135х60 | RS232, RS422/485 |
| GT1665M-VTBA | 8,4" | 640х480 |
TFT ЖКД 65536 цветов |
100-240 В перем. | 241х190х56 | |
| GT1665M-VTBD | 8,4" | 640х480 |
TFT ЖКД 65536 цветов |
24 В пост. | 241х190х56 | |
| GT1665M-STBA | 8,4" | 800x600 |
TFT ЖКД 65536 цветов |
100-240 В перем. | 241х190х56 | |
| GT1665M-STBD | 8,4" | 800x600 |
TFT ЖКД 65536 цветов |
24 В пост. | 241х190х56 | |
| GT1672-VNBA | 10,4" | 640х480 |
TFT ЖКД 16 цветов |
100-240 В перем. | - | |
| GT1672-VNBD | 10,4" | 640х480 |
TFT ЖКД 16 цветов |
24 В пост. | - | |
| GT1675M-VTBA | 10,4" | 640х480 |
TFT ЖКД 4096 цветов |
100-240 В перем. | 303х214х56 | |
| GT1675M-VTBD | 10,4" | 640х480 |
TFT ЖКД 4096 цветов |
24 В пост. | 303х214х56 | |
| GT1675-VNBA | 10,4" | 640х480 |
TFT ЖКД 4096 цветов |
100-240 В перем. | 303х214х56 | |
| GT1675M-STBA | 10,4" | 800x600 |
TFT ЖКД 4096 цветов |
100-240 В перем. | 303х214х56 | |
| GT1675M-STBD | 10,4" | 800x600 |
TFT ЖКД 4096 цветов |
24 В пост. | 303х214х56 | |
| GT1685M-STBA | 12,1" | 800x600 |
TFT ЖКД 65536 цветов |
100-240 В перем. | 316х242х56 | RS-485/422 |
| GT1685M-STBD | 12,1" | 800x600 |
TFT ЖКД 65536 цветов |
24 В пост. | 316х242х56 | |
| GT1695M-XTBA | 15" | 1024x768 |
TFT ЖКД 65536 цветов |
100-240 В перем. | 397х296х61 | |
| GT1695M-XTBD | 15" | 1024x768 |
TFT ЖКД 65536 цветов |
24 В пост. | 397х296х61 |
Документация на панели оператора:
Технический каталог - Панели оператора GOT
