| Серия FR-A820 | Серия FR-A842 (RS485) |
| Серия FR-A840 (RS485) | Серия FR-A842 (Ethernet) |
| Серия FR-A840 (Ethernet) | Серия FR-A846 |
| Серия FR-A860 | Серия FR-A862 |
| Серия FR-CC2-H | Серия FR-CC2-C |
Бессенсорное векторное управление дает возможность прецизионного регулирования частоты вращения с малым временем реакции для открытых контуров регулирования. В сочетании с автоматическим измерением данных двигателя можно при выходной частоте 0,2–400 Гц вырабатывать крутящий момент до 200 %.
Превосходная автонастройка на двигатели с постоянными магнитами и асинхронные двигатели. Благодаря новаторским алгоритмам регулирования, подстройка возможна и при питании двигателей с постоянными магнитами.
Позиционирование по абсолютным координатам и функция контроллера. Благодаря встроенному позиционированию по абсолютным координатам и функции контроллера, всем станком может управлять один лишь преобразователь. Применение двигателей с внутренним постоянным магнитом дает возможность позиционирования без обратной связи от датчика импульсов.

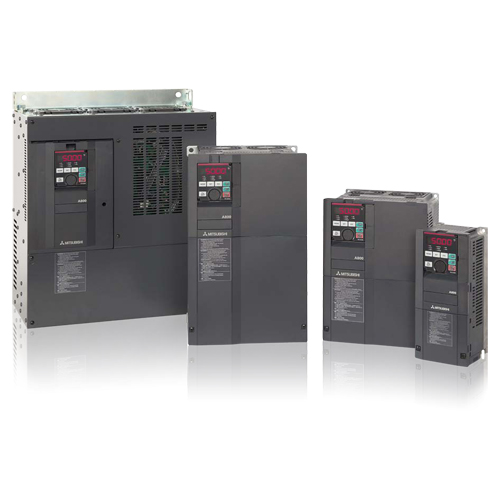

Невиданная точность привода, быстрое регулирование частоты вращения, простой ввод в эксплуатацию и высочайшая гибкость. Преемник успешной серии FR-A700 оснащен новейшим высокоскоростным процессором Mitsubishi Electric. Улучшенные свойства регулирования и повышенное быстродействие гарантируют надежную и точную работу во множестве применений.
Примечание:
- Преобразователи частоты типа FR-A842 должны эксплуатироваться вместе с выпрямителем FR-CC2, который следует заказать отдельно.
- Размеры могут измениться.
| Серия FR-A820 | |||||
| Модель | Номинальный ток, А | Номинальная мощность, кВт | Габаритные размеры (ШхВхГ), мм | Вес преобразователя, кг | Вес реактора, кг |
|---|---|---|---|---|---|
| FR-A820-00046-2-60 | 4,6 | 0,75 | 110x260x110 | 2 | - |
| FR-A820-00077-2-60 | 7,7 | 1,5 | 110x260x125 | 2,2 | |
| FR-A820-00105-2-60 | 10,5 | 2,2 | 150x260x140 | 3,3 | |
| FR-A820-00167-2-60 | 16,7 | 3,7 | 150x260x140 | 3,3 | |
| FR-A820-00250-2-60 | 25 | 5,5 | 150x260x140 | 3,3 | |
| FR-A820-00340-2-60 | 34 | 7,5 | 220x260x170 | 6,7 | |
| FR-A820-00490-2-60 | 49 | 11 | 220x260x170 | 6,7 | |
| FR-A820-00630-2-60 | 63 | 15 | 220x300x190 | 8,3 | |
| FR-A820-00770-2-60 | 77 | 18,5 | 250x400x190 | 15 | |
| FR-A820-00930-2-60 | 93 | 22 | 250x400x190 | 15 | |
| FR-A820-01250-2-60 | 125 | 30 | 250x400x190 | 15 | |
| FR-A820-01540-2-60 | 154 | 37 | 325x550x195 | 22 | |
| FR-A820-01870-2-60 | 187 | 45 | 435x550x250 | 42 | |
| FR-A820-02330-2-60 | 223 | 55 | 435x550x250 | 42 | |
| FR-A820-03160-2-60 | 316 | 75 | 465x700x1250 | 54 | |
| FR-A820-03800-2-60 | 380 | 90/110 | 465x740x360 | 74 | |
| FR-A820-04750-2-60 | 475 | 132 | 465x740x360 | 74 | |
| Серия FR-A840 (интерфейс RS485) |
|||||
| Модель | Номинальный ток, А | Номинальная мощность, кВт | Габаритные размеры (ШхВхГ), мм | Вес преобразователя, кг | Вес реактора, кг |
| FR-A840-00023-2-60* | 2,3 | 0,4 | 150x260x140 | - | |
| FR-A840-00038-2-60* | 3,8 | 0,75 | 150x260x140 | ||
| FR-A840-00052-2-60* | 5,2 | 1,5 | 150x260x140 | ||
| FR-A840-00083-2-60* | 8,3 | 2,2 | 150x260x140 | ||
| FR-A840-00126-2-60* | 12,6 | 3,7 | 150x260x140 | ||
| FR-A840-00170-2-60* | 17 | 5,5 | 220x260x170 | ||
| FR-A840-00250-2-60* | 25 | 7,5 | 220x260x170 | ||
| FR-A840-00310-2-60* | 31 | 11 | 220x300x190 | ||
| FR-A840-00380-2-60* | 38 | 15 | 220x300x190 | ||
| FR-A840-00470-2-60* | 47 | 18,5 | 250x400x190 | ||
| FR-A840-00620-2-60* | 62 | 22 | 250x400x190 | ||
| FR-A840-00770-2-60 | 77 | 30 | 325x550x195 | ||
| FR-A840-00930-2-60 | 93 | 37 | 435x550x250 | ||
| FR-A840-01160-2-60 | 116 | 45 | 435x550x250 | ||
| FR-A840-01800-2-60 | 180 | 55 | 435x550x250 | ||
| FR-A840-02160-2-60 | 216 | 75 | 465x620x300 | ||
| FR-A840-02600-2-60 | 260 | 90 | 465x620x300 | ||
| FR-A840-03250-2-60 | 325 | 110 | 465x740x360 | ||
| FR-A840-03610-2-60 | 361 | 132 | 465x740x360 | ||
| FR-A840-04320-2-60 | 432 | 160 | 498x1010x380 | ||
| FR-A840-04810-2-60 | 481 | 185 | 498x1010x380 | ||
| FR-A840-05470-2-60 | 547 | 220 | 680x1010x380 | ||
| FR-A840-06100-2-60 | 610 | 250 | 680x1010x380 | ||
| FR-A840-06830-2-60 | 683 | 280 | 680x1010x380 | ||
| *Внимание! Данные преобразователи заменены на модели со встроенным Ethernet. Интерфейс RS485 доступен опционально. | |||||
| Модель | Номинальный ток, А | Номинальная мощность, кВт | Габаритные размеры (ШхВхГ), мм | Вес преобразователя, кг | Вес реактора, кг |
| FR-A840-0.4K | 2,3 | 0,4 | 150x260x140 | - | |
| FR-A840-0.75K | 3,8 | 0,75 | 150x260x140 | ||
| FR-A840-1.5K | 5,2 | 1,5 | 150x260x140 | ||
| FR-A840-2.2K | 8,3 | 2,2 | 150x260x140 | ||
| FR-A840-3.7K | 12,6 | 3,7 | 150x260x140 | ||
| FR-A840-5.5K | 17 | 5,5 | 220x260x170 | ||
| FR-A840-7.5K | 25 | 7,5 | 220x260x170 | ||
| FR-A840-11K | 31 | 11 | 220x300x190 | ||
| FR-A840-15K | 38 | 15 | 220x300x190 | ||
| FR-A840-18.5K | 47 | 18,5 | 250x400x190 | ||
| FR-A840-22K | 62 | 22 | 250x400x190 | ||
| FR-A840-30K | 77 | 30 | 325x550x195 | ||
| FR-A840-37K | 93 | 37 | 435x550x250 | ||
| FR-A840-45K | 116 | 45 | 435x550x250 | ||
| FR-A840-55K | 180 | 55 | 435x550x250 | ||
| FR-A840-75K | 216 | 75 | 465x620x300 | ||
| FR-A840-90K | 260 | 90 | 465x620x300 | ||
| FR-A840-110K | 325 | 110 | 465x740x360 | ||
| FR-A840-132K | 361 | 132 | 465x740x360 | ||
| FR-A840-160K | 432 | 160 | 498x1010x380 | ||
| FR-A840-185K | 481 | 185 | 498x1010x380 | ||
| FR-A840-220K | 547 | 220 | 680x1010x380 | ||
| FR-A840-250K | 610 | 250 | 680x1010x380 | ||
| FR-A840-280K | 683 | 280 | 680x1010x380 | ||
| Серия FR-A840 (интерфейс Ethernet) | |||||
| Модель | Номинальный ток, А | Номинальная мощность, кВт | Габаритные размеры (ШхВхГ), мм | Вес преобразователя, кг | Вес реактора, кг |
| FR-A840-00023-E2-60 | 2,3 | 0,4 | 150x260x140 | - | |
| FR-A840-00038-E2-60 | 3,8 | 0,75 | 150x260x140 | ||
| FR-A840-00052-E2-60 | 5,2 | 1,5 | 150x260x140 | ||
| FR-A840-00083-E2-60 | 8,3 | 2,2 | 150x260x140 | ||
| FR-A840-00126-E2-60 | 12,6 | 3,7 | 150x260x140 | ||
| FR-A840-00170-E2-60 | 17 | 5,5 | 220x260x170 | ||
| FR-A840-00250-E2-60 | 25 | 7,5 | 220x260x170 | ||
| FR-A840-00310-E2-60 | 31 | 11 | 220x300x190 | ||
| FR-A840-00380-E2-60 | 38 | 15 | 220x300x190 | ||
| FR-A840-00470-E2-60 | 47 | 18,5 | 250x400x190 | ||
| FR-A840-00620-E2-60 | 62 | 22 | 250x400x190 | ||
| FR-A840-00770-E2-60 | 77 | 30 | 325x550x195 | ||
| FR-A840-00930-E2-60 | 93 | 37 | 435x550x250 | ||
| FR-A840-01160-E2-60 | 116 | 45 | 435x550x250 | ||
| FR-A840-01800-E2-60 | 180 | 55 | 435x550x250 | ||
| FR-A840-02160-E2-60 | 216 | 75 | 465x620x300 | ||
| FR-A840-02600-E2-60 | 260 | 90 | 465x620x300 | ||
| FR-A840-03250-E2-60 | 325 | 110 | 465x740x360 | ||
| FR-A840-03610-E2-60 | 361 | 132 | 465x740x360 | ||
| FR-A840-04320-E2-60 | 432 | 160 | 498x1010x380 | ||
| FR-A840-04810-E2-60 | 481 | 185 | 498x1010x380 | ||
| FR-A840-05470-E2-60 | 547 | 220 | 680x1010x380 | ||
| FR-A840-06100-E2-60 | 610 | 250 | 680x1010x380 | ||
| FR-A840-06830-E2-60 | 683 | 280 | 680x1010x380 | ||
| Серия FR-A842 (интерфейс RS485) | |||||
| Модель | Номинальный ток, А | Номинальная мощность, кВт | Габаритные размеры (ШхВхГ), мм | Вес преобразователя, кг | Вес реактора, кг |
| FR-A842-07700-2-60 | 770 | 315 | 540x1330x440 | ||
| FR-A842-08660-2-60 | 866 | 355 | 540x1330x440 | ||
| FR-A842-09620-2-60 | 962 | 400 | 680x1580x440 | ||
| FR-A842-10940-2-60 | 1094 | 450 | 680x1580x440 | ||
| FR-A842-12120-2-60 | 1212 | 500 | 680x1580x440 | ||
| Серия FR-A842 (интерфейс Ethernet) | |||||
| Модель | Номинальный ток, А | Номинальная мощность, кВт | Габаритные размеры (ШхВхГ), мм | Вес преобразователя, кг | Вес реактора, кг |
| FR-A842-07700-E2-60 | 770 | 315 | 540x1330x440 | ||
| FR-A842-08660-E2-60 | 866 | 355 | 540x1330x440 | ||
| FR-A842-09620-E2-60 | 962 | 400 | 680x1580x440 | ||
| FR-A842-10940-E2-60 | 1094 | 450 | 680x1580x440 | ||
| FR-A842-12120-E2-60 | 1212 | 500 | 680x1580x440 | ||
| Серия FR-A846 | |||||
| Модель | Номинальный ток, А | Номинальная мощность, кВт | Габаритные размеры (ШхВхГ), мм | Вес преобразователя, кг | Вес реактора, кг |
| FR-A846-00023 | 2,3 | 0,4 | 238x520x271 | - | |
| FR-A846-00038 | 3,8 | 0,75 | 238x520x271 | ||
| FR-A846-00052 | 5,2 | 1,5 | 238x520x271 | ||
| FR-A846-00083 | 8,3 | 2,2 | 238x520x271 | ||
| FR-A846-00126 | 12,6 | 3,7 | 238x520x271 | ||
| FR-A846-00170 | 17 | 5,5 | 238x520x271 | ||
| FR-A846-00250 | 25 | 7,5 | 238x650x285 | ||
| FR-A846-00310 | 31 | 11 | 238x650x285 | ||
| FR-A846-00380 | 38 | 15 | 238x650x285 | ||
| FR-A846-00470 | 47 | 18,5 | 238x650x285 | ||
| FR-A846-00620 | 62 | 22 | 345x790x357 | ||
| FR-A846-00770 | 77 | 30 | 345x790x357 | ||
| FR-A846-00930 | 93 | 37 | 345x790x357 | ||
| FR-A846-01160 | 116 | 45 | 345x790x357 | ||
| FR-A846-01800 | 180 | 55 | 420x1360x456,6 | ||
| FR-A846-02160 | 216 | 75 | 420x1360x456,6 | ||
| FR-A846-02600 | 260 | 90 | 420x1360x456,6 | ||
| FR-A846-03250 | 325 | 110 | 420x1510x456,6 | ||
| FR-A846-03610 | 361 | 132 | 420x1510x456,6 | ||
| Серия FR-A860 | |||||
| Модель | Номинальный ток, А | Номинальная мощность, кВт | Габаритные размеры (ШхВхГ), мм | Вес преобразователя, кг | Вес реактора, кг |
| FR-A860-00027-1-N6 | 2,7 | 1,5 | - | ||
| FR-A860-00061-1-N6 | 6,1 | 3,7 | |||
| FR-A860-00090-1-N6 | 9 | 5,5 | |||
| FR-A860-00170-1-N6 | 14,4 | 11 | |||
| FR-A860-00320-1-N6 | 27,2 | 18,5 | |||
| FR-A860-00450-1-N6 | 45 | 30 | |||
| FR-A860-00680-1-60 | 68 | 45 | |||
| FR-A860-01080-1-60 | 108 | 75 | |||
| FR-A860-01440-1-60 | 144 | 90 | |||
| FR-A860-01670-1-60 | 167 | 110 | |||
| FR-A860-02430-1-60 | 242 | 132 | |||
| FR-A860-02890-1-60 | 288 | 160 | |||
| FR-A860-03360-1-60 | 335 | 220 | |||
| FR-A860-04420-1-60 | 441 | 250 | |||
| Серия FR-A862 | |||||
| Модель | Номинальный ток, А | Номинальная мощность, кВт | Габаритные размеры (ШхВхГ), мм | Вес преобразователя, кг | Вес реактора, кг |
| FR-A862-05450-1-60 | 545 | 400 | - | ||
| FR-A862-06470-1-60 | 647 | 450 | |||
| FR-A862-08500-1-60 | 850 | 630 | |||
| Серия FR-CC2-H | |||||
| Модель | Номинальная мощность, кВт | Габаритные размеры (ШхВхГ), мм | Вес преобразователя, кг | Вес реактора, кг | |
| FR-CC2-H315K-60 | 315 | - | |||
| FR-CC2-H355K-60 | 355 | ||||
| FR-CC2-H400K-60 | 400 | ||||
| FR-CC2-H450K-60 | 450 | ||||
| FR-CC2-H500K-60 | 500 | ||||
| FR-CC2-H560K-60 | 560 | ||||
| FR-CC2-H630K-60 | 630 | ||||
| Серия FR-CC2-C | |||||
| Модель | Номинальная мощность, кВт | Габаритные размеры (ШхВхГ), мм | Вес преобразователя, кг | Вес реактора, кг | |
| FR-CC2-C355K-60 | 355 | - | |||
| FR-CC2-C400K-60 | 400 | ||||
| FR-CC2-C560K-60 | 560 | ||||
Документация на преобразователи частоты:
Руководство по эксплуатации - FR-А800
