AD80-4T2D2 - трехфазный преобразователь частоты




  • Номинальный ток: 5,1 А
  • Номинальная мощность: 2,2 кВт
  • Напряжение питания: 3-фазное, 380~480 В
  • Выходное напряжение: трехфазное



Выход Номинальная мощность двигателя, кВт 2,2
Номинальный ток, А 5,1
Напряжение 3-фазное, 200-240 В (0~100% входного напряжения)
Частота 0~400 Гц
Вход Напряжение питания 3 фазы 380~480 В -15%~+10%
Допустимое колебание частоты ± 3%
Частота 50/60 Гц±5%
Характеристики управления Метод управления V/F, Векторный
Двигатель Асинхронный
Пусковой момент 0,5 Гц 150%
Перегрузочная способность 150% 60 сек, 180% 3 сек
Частота ШИМ 2~10 кГц
Разрешение по скорости Дискретное: 0,001 Гц; аналоговое: 0,5% от максимального значения
Погрешность по скорости в открытом контуре скорости ±0,5% от номинальной скорости
Источник команд Пульт управления, дискретные входы, последовательная связь
Источник задания Пульт управления, аналоговые входы, последовательная связь
Задание разгона / замедления 4 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек
Прочее Основные функции Разомкнутый контур скорости, замкнутый контур процесса, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д.
Функции управления Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защиты Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.





AD80-4T1D5 - трехфазный преобразователь частоты




  • Номинальный ток: 3,7 А
  • Номинальная мощность: 1,5 кВт
  • Напряжение питания: 3-фазное, 380~480 В
  • Выходное напряжение: трехфазное



Выход Номинальная мощность двигателя, кВт 1,5
Номинальный ток, А 3,7
Напряжение 3-фазное, 200-240 В (0~100% входного напряжения)
Частота 0~400 Гц
Вход Напряжение питания 3 фазы 380~480 В -15%~+10%
Допустимое колебание частоты ± 3%
Частота 50/60 Гц±5%
Характеристики управления Метод управления V/F, Векторный
Двигатель Асинхронный
Пусковой момент 0,5 Гц 150%
Перегрузочная способность 150% 60 сек, 180% 3 сек
Частота ШИМ 2~10 кГц
Разрешение по скорости Дискретное: 0,001 Гц; аналоговое: 0,5% от максимального значения
Погрешность по скорости в открытом контуре скорости ±0,5% от номинальной скорости
Источник команд Пульт управления, дискретные входы, последовательная связь
Источник задания Пульт управления, аналоговые входы, последовательная связь
Задание разгона / замедления 4 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек
Прочее Основные функции Разомкнутый контур скорости, замкнутый контур процесса, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д.
Функции управления Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защиты Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.





AD80-4TD75 - трехфазный преобразователь частоты




  • Номинальный ток: 2,2 А
  • Номинальная мощность: 0,75 кВт
  • Напряжение питания: 3-фазное, 380~480 В
  • Выходное напряжение: трехфазное



Выход Номинальная мощность двигателя, кВт 0,75
Номинальный ток, А 2,2
Напряжение 3-фазное, 200-240 В (0~100% входного напряжения)
Частота 0~400 Гц
Вход Напряжение питания 3 фазы 380~480 В -15%~+10%
Допустимое колебание частоты ± 3%
Частота 50/60 Гц±5%
Характеристики управления Метод управления V/F, Векторный
Двигатель Асинхронный
Пусковой момент 0,5 Гц 150%
Перегрузочная способность 150% 60 сек, 180% 3 сек
Частота ШИМ 2~10 кГц
Разрешение по скорости Дискретное: 0,001 Гц; аналоговое: 0,5% от максимального значения
Погрешность по скорости в открытом контуре скорости ±0,5% от номинальной скорости
Источник команд Пульт управления, дискретные входы, последовательная связь
Источник задания Пульт управления, аналоговые входы, последовательная связь
Задание разгона / замедления 4 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек
Прочее Основные функции Разомкнутый контур скорости, замкнутый контур процесса, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д.
Функции управления Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защиты Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.





AD80-2S2D2 - однофазный преобразователь частоты




  • Номинальный ток: 9,2 А
  • Номинальная мощность: 2,2 кВт
  • Напряжение питания: 1-фазное, 220 В
  • Выходное напряжение: трехфазное



Выход Номинальная мощность двигателя, кВт 2,2
Номинальный ток, А 9,2
Напряжение 3-фазное, 200-240 В (0~100% входного напряжения)
Частота 0~400 Гц
Вход Напряжение питания 1-фазное, 200–240 В перем. 50/60 Гц
Допустимое колебание частоты ± 3%
Частота 50/60 Гц±5%
Характеристики управления Метод управления V/F, Векторный
Двигатель Асинхронный
Пусковой момент 0,5 Гц 150%
Перегрузочная способность 150% 60 сек, 180% 3 сек
Частота ШИМ 2~10 кГц
Разрешение по скорости Дискретное: 0,001 Гц; аналоговое: 0,5% от максимального значения
Погрешность по скорости в открытом контуре скорости ±0,5% от номинальной скорости
Источник команд Пульт управления, дискретные входы, последовательная связь
Источник задания Пульт управления, аналоговые входы, последовательная связь
Задание разгона / замедления 4 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек
Прочее Основные функции Разомкнутый контур скорости, замкнутый контур процесса, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д.
Функции управления Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защиты Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.





AD80-2S1D5 - однофазный преобразователь частоты




  • Номинальный ток: 6,8 А
  • Номинальная мощность: 1,5 кВт
  • Напряжение питания: 1-фазное, 220 В
  • Выходное напряжение: трехфазное



Выход Номинальная мощность двигателя, кВт 1,5
Номинальный ток, А 6,8
Напряжение 3-фазное, 200-240 В (0~100% входного напряжения)
Частота 0~400 Гц
Вход Напряжение питания 1-фазное, 200–240 В перем. 50/60 Гц
Допустимое колебание частоты ± 3%
Частота 50/60 Гц±5%
Характеристики управления Метод управления V/F, Векторный
Двигатель Асинхронный
Пусковой момент 0,5 Гц 150%
Перегрузочная способность 150% 60 сек, 180% 3 сек
Частота ШИМ 2~10 кГц
Разрешение по скорости Дискретное: 0,001 Гц; аналоговое: 0,5% от максимального значения
Погрешность по скорости в открытом контуре скорости ±0,5% от номинальной скорости
Источник команд Пульт управления, дискретные входы, последовательная связь
Источник задания Пульт управления, аналоговые входы, последовательная связь
Задание разгона / замедления 4 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек
Прочее Основные функции Разомкнутый контур скорости, замкнутый контур процесса, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д.
Функции управления Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защиты Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.





AD80-2SD75 - однофазный преобразователь частоты




  • Номинальный ток: 4,2 А
  • Номинальная мощность: 0,75 кВт
  • Напряжение питания: 1-фазное, 220 В
  • Выходное напряжение: трехфазное



Выход Номинальная мощность двигателя, кВт 0,75
Номинальный ток, А 4,2
Напряжение 3-фазное, 200-240 В (0~100% входного напряжения)
Частота 0~400 Гц
Вход Напряжение питания 1-фазное, 200–240 В перем. 50/60 Гц
Допустимое колебание частоты ± 3%
Частота 50/60 Гц±5%
Характеристики управления Метод управления V/F, Векторный
Двигатель Асинхронный
Пусковой момент 0,5 Гц 150%
Перегрузочная способность 150% 60 сек, 180% 3 сек
Частота ШИМ 2~10 кГц
Разрешение по скорости Дискретное: 0,001 Гц; аналоговое: 0,5% от максимального значения
Погрешность по скорости в открытом контуре скорости ±0,5% от номинальной скорости
Источник команд Пульт управления, дискретные входы, последовательная связь
Источник задания Пульт управления, аналоговые входы, последовательная связь
Задание разгона / замедления 4 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек
Прочее Основные функции Разомкнутый контур скорости, замкнутый контур процесса, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д.
Функции управления Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защиты Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.





AD80-2SD37 - однофазный преобразователь частоты




  • Номинальный ток: 2,2 А
  • Номинальная мощность: 0,37 кВт
  • Напряжение питания: 1-фазное, 220 В
  • Выходное напряжение: трехфазное



Выход Номинальная мощность двигателя, кВт 0,37
Номинальный ток, А 2,2
Напряжение 3-фазное, 200-240 В (0~100% входного напряжения)
Частота 0~400 Гц
Вход Напряжение питания 1-фазное, 200–240 В перем. 50/60 Гц
Допустимое колебание частоты ± 3%
Частота 50/60 Гц±5%
Характеристики управления Метод управления V/F, Векторный
Двигатель Асинхронный
Пусковой момент 0,5 Гц 150%
Перегрузочная способность 150% 60 сек, 180% 3 сек
Частота ШИМ 2~10 кГц
Разрешение по скорости Дискретное: 0,001 Гц; аналоговое: 0,5% от максимального значения
Погрешность по скорости в открытом контуре скорости ±0,5% от номинальной скорости
Источник команд Пульт управления, дискретные входы, последовательная связь
Источник задания Пульт управления, аналоговые входы, последовательная связь
Задание разгона / замедления 4 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек
Прочее Основные функции Разомкнутый контур скорости, замкнутый контур процесса, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д.
Функции управления Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защиты Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.

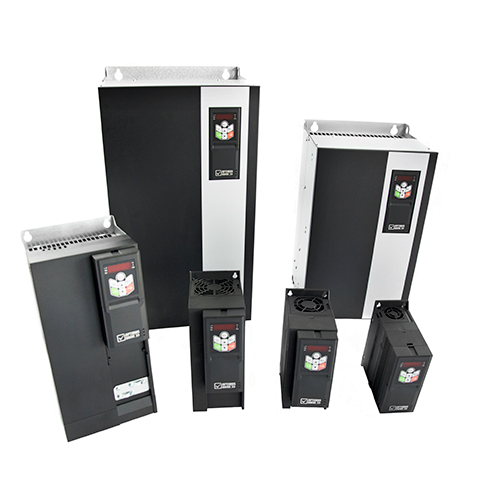

AD800-...-PU0B


  • Работа с асинхронными и синхронными двигателями
  • Управление моментом
  • 6 дискретных входов (1 имульсный), 1 дискретный выход (открытый коллектор, м.б. импульсным), 2 дискретных выхода (реле)
  • 2 аналоговых входа (10 В/20 мА), 1 аналоговый выход (10 В/20 мА)
  • Клеммы RS485 (Modbus)
  • Источник питания 10В (10 мА; питание потенциометра)
  • Втроенный пульт
  • Выносной пульт (опция)
  • Возможная установка плат расширения



 AD800-...-PU0B
НаименованиеНоминальный ток, А*Номинальная мощность, кВтГабаритные размеры (ШхВхГ), ммВес, кгОбщие характеристики
AD800-2SD37-PU00CU00 2,5 0,37
AD800-2SD75-PU00CU00 4,5 0,75
AD800-2S1D5-PU00CU00 7,5 1,5
AD800-2S2D2-PU00CU00 9,6 2,2

AD800-4TD75H/1D5L-PU00CU00 2,3/3,7 0,75/1,5
AD800-4T1D5H/2D2L-PU00CU00 3,8/5,3 1,5/2,2
AD800-4T2D2H/4D0L-PU00CU00 5,3/8,5 2,2/4
AD800-4T4D0H/5D5L-PU00CU00 9,6/11,2  4/5,5
AD800-4T5D5H/7D5L-PU00CU00 13/15,5 5,5/7,5
AD800-4T7D5H/011L-PU00CU00 17/22 7,5/11
AD800-4T011H/015L-PU00CU00 25/31 11/15
AD800-4T015H/18DL-PU00CU00 32/36 15/18,5
AD800-4T18DH/022L-PU00CU00 38/42,5 18,5/22
AD800-4T022H/030L-PU00CU00 45/56 22/30
AD800-4T030H/037L-PU00CU00 2,3/3,7 0,75/1,5
AD800-4T037H/045L-PU00CU00 3,8/5,3 1,5/2,2
AD800-4T045H/055L-PU00CU00 5,3/8,5 2,2/4
AD800-4T055H/075L-PU00CU00 9,6/11,2  4/5,5
AD800-4T075H/090L-PU00CU00 13/15,5 5,5/7,5
AD800-4T090H/110L-PU00CU00 17/22 7,5/11
AD800-4T110H/132L-PU00CU00 25/31 11/15
AD800-4T132H/160L-PU00CU00 32/36 15/18,5
AD800-4T160H/185L-PU00CU00 38/42,5 18,5/22
AD800-4T185H/200L-PU00CU00 45/56 22/30
AD800-4T200H/220L-PU00CU00 9,6/11,2  4/5,5
AD800-4T220H/250L-PU00CU00 13/15,5 5,5/7,5
AD800-4T250H/280L-PU00CU00 17/22 7,5/11
AD800-4T280H/315L-PU00CU00 25/31 11/15
AD800-4T315H/355L-PU00CU00 32/36 15/18,5
AD800-4T355H/415L-PU00CU00 38/42,5 18,5/22
AD800-4T415H/450L-PU00CU00 45/56 22/30



 * Рабочий режим преобразователей делится по их нагрузке на нормальный и утяжеленный.

AD800-...-PU01



 AD800-...-PU01
НаименованиеНоминальный ток, А*Номинальная мощность, кВтГабаритные размеры (ШхВхГ), ммВес, кгОбщие характеристики
AD800-2SD37-PU01 2,5 0,37
AD800-2SD75-PU01 4,5 0,75
AD800-2S1D5-PU01 7,5 1,5
AD800-2S2D2-PU01 9,6 2,2

AD800-4TD75H/1D5L-PU01 2,3/3,7 0,75/1,5
AD800-4T1D5H/2D2L-PU01 3,8/5,3 1,5/2,2
AD800-4T2D2H/4D0L-PU01 5,3/8,5 2,2/4
D800-4T4D0H/5D5L-PU01 9,6/11,2  4/5,5
AD800-4T5D5H/7D5L-PU01 13/15,5 5,5/7,5
AD800-4T7D5H/011L-PU01 17/22 7,5/11
AD800-4T011H/015L-PU01 25/31 11/15
AD800-4T015H/18DL-PU01 32/36 15/18,5
AD800-4T18DH/022L-PU01 38/42,5 18,5/22
AD800-4T022H/030L-PU01 45/56 22/30



 * Рабочий режим преобразователей делится по их нагрузке на нормальный и утяжеленный.

AD800B

  • 3 дискретных входа, 1 дискретный выход (реле)
  • 2 аналоговых входа (10 В/20 мА), 1 аналоговый выход (10 В/20 мА)
  • Клеммы RS485 (Modbus)
  • Источник питания 24В (200 мА; питание датчика)
  • Втроенный пульт
  • Выносной пульт (опция)
НаименованиеНоминальный ток, А*Номинальная мощность, кВтГабаритные размеры (ШхВхГ), ммВес, кгОбщие характеристики
AD800B-2SD37-PU0BCU0B 2,5 0,37 72 x 185 x 125
AD800B-2SD75-PU0BCU0B 4,5 0,75  72 x 185 x 125
AD800B-2S1D5-PU0BCU0B 7,5 1,5  72 x 185 x 125
AD800B-2S2D2-PU0BCU0B 9,6 2,2 88 х 215 х 130

AD800B-4TD75H/1D5L-PU0BCU0B 2,3/3,7 0,75/1,5 72 x 185 x 125
AD800B-4T1D5H/2D2L-PU0BCU0B 3,8/5,3 1,5/2,2 72 x 185 x 125
AD800B-4T2D2H/4D0L-PU0BCU0B 5,3/8,5 2,2/4  72 x 185 x 125
AD800B-4T4D0H/5D5L-PU0BCU0B 9,6/11,2  4/5,5 88 х 215 х 130
AD800B-4T5D5H/7D5L-PU0BCU0B 13/15,5 5,5/7,5  100 х 250 х 135
AD800B-4T7D5H/011L-PU0BCU0B 17/22 7,5/11 100 х 250 х 135
AD800B-4T011H/015L-PU0BCU0B 25/31 11/15 170 х 370 х 150
AD800B-4T015H/018DL-PU0BCU0B 32/36 15/18,5  170 х 370 х 150
AD800B-4T18DH/022L-PU0BCU0B 38/42,5 18,5/22  170 х 370 х 150
AD800B-4T022H/030L-PU0BCU0B 45/56 22/30  170 х 370 х 150



 * Рабочий режим преобразователей делится по их нагрузке на нормальный и утяжеленный.

Страница 134 из 338
